球磨机长径比和分仓

根据粉磨动力学原理，物料在磨内是逐步完成粉磨作业的，需要一定的粉磨时间。假如物料在磨内的流速在平衡状态时达到稳定，则由磨机长度就可算出粉磨时间。

由于物料在磨内完成的颗粒减小做功有差别，如开流磨一次通过就要达到成品细度要求，故需要较长的粉磨时间，故磨机要长；圈流磨多次通过磨机，由选粉机来控制成品细度，出磨物料细度将随循环负荷而变，如细度粗，磨机可以相对缩短。又如粉磨生料和粉磨水泥，因为成品细度不同，而且粉磨阻力不同，故粉磨时间也不同，磨机的长度也可有所差别。

但是由于粉磨过程相当复杂，影响的因素很多，要从理论上计算出适宜的长度是困难的，一般只能根据经验，应用统计办法来确定。

此外，由于磨内的料流速度也受很多因素影响，如隔仓形式、填充率、球级配、球径、物料性能等等。因此，即使同样长度，在磨内粉磨时间也不尽相同。换句话说，同样粉磨时间，其磨长也可适当变化。

但是差别应该不会过大。 磨机的产量正比于D2.5L，扩大磨机能力首先要增加直径，如L基本不变，则随磨机能力的增加，即随磨机直径的增加，L/D将缩小。

所以现在的大型磨机较过去小型磨机L/D要小得多。当然一定直径的磨机其L/D不是一个常数，而可以在一定范围内变动，其产量也将相应变化。也即同一直径的磨机可以有几个长度，以满足不同产量的要求。

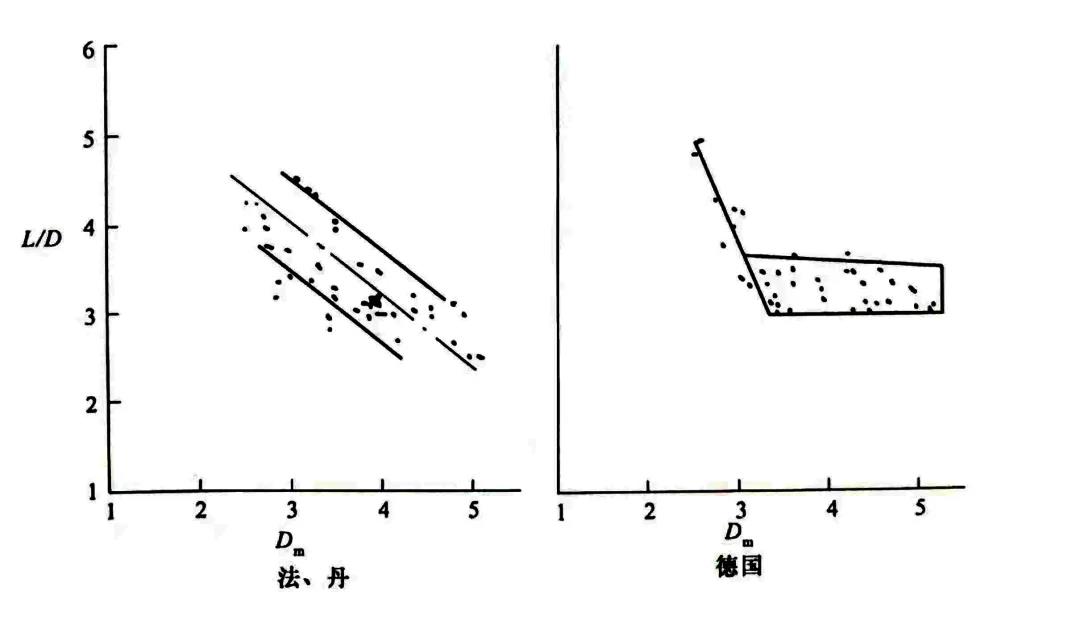

图1、图2、图3是不同型式磨机的长径比和直径的关系图。

从以上图形可以看出磨机的长径比和直径之间的关系基本趋势是L/D随D的增加而降低，而同一直径L/D波动可达0.5-1.0。而且不同型式的磨机L/D值也有所差别。即使同一种型式如圈流水泥磨各个国家设计的情况也不尽相同。 对于湿法棒磨机由于棒仓的长度必须大于直径的1.1-1.2倍，棒仓的粉磨能力占全磨粉磨能力的1/4左右，为此整个磨机的L/D，无论直径多大，均需大于4.4-5.0。

球磨机的分仓随磨机的型式、粉磨方式、长径比等因素而变。

各仓的比例更受进料粒度、易磨性、出磨细度的影响。实际上各仓比例在生产中是经常会有所变动的。因此磨机设计要适应这一需要，隔仓装置要能相应的移动，磨门位置也应适应仓位变动的情况。 开流磨一般分为3仓。1仓位粗磨仓、2仓为过渡仓、3仓为细磨仓。亦有分为4仓的，即细磨仓分成3仓和4仓。
