圆盘制粒机
本公司的圆盘制粒机其圆盘直径在1m-7.5m，圆盘制粒机倾角35-55°，转速2.5-25(r/min),配套电机功率3KW-200KW。分为有动力刮刀和无动力刮刀两个系列，每个系列有8个产品，可满足多种生产制粒需求。
成品粒径:
1-25mm设备直径：
1-7.5米设备产能：
0.02-150吨/时
突出优势
1、结构新颖、重量轻、高度低，工艺布置灵活方便；
2、盘式制粒机倾角调整便捷；
3、盘式制粒机由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂；
4、机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳；

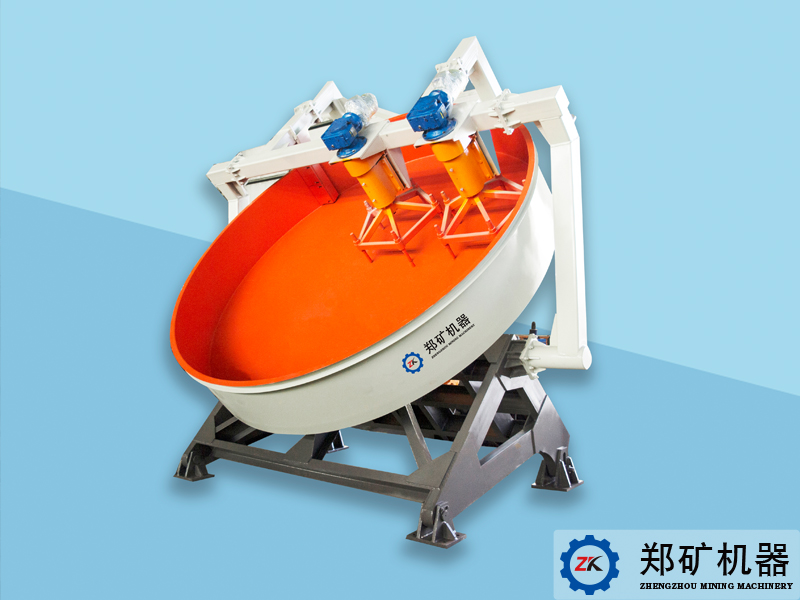

5、由无动力组合刮刀及清角刮刀组成的刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好。
结构特点是：

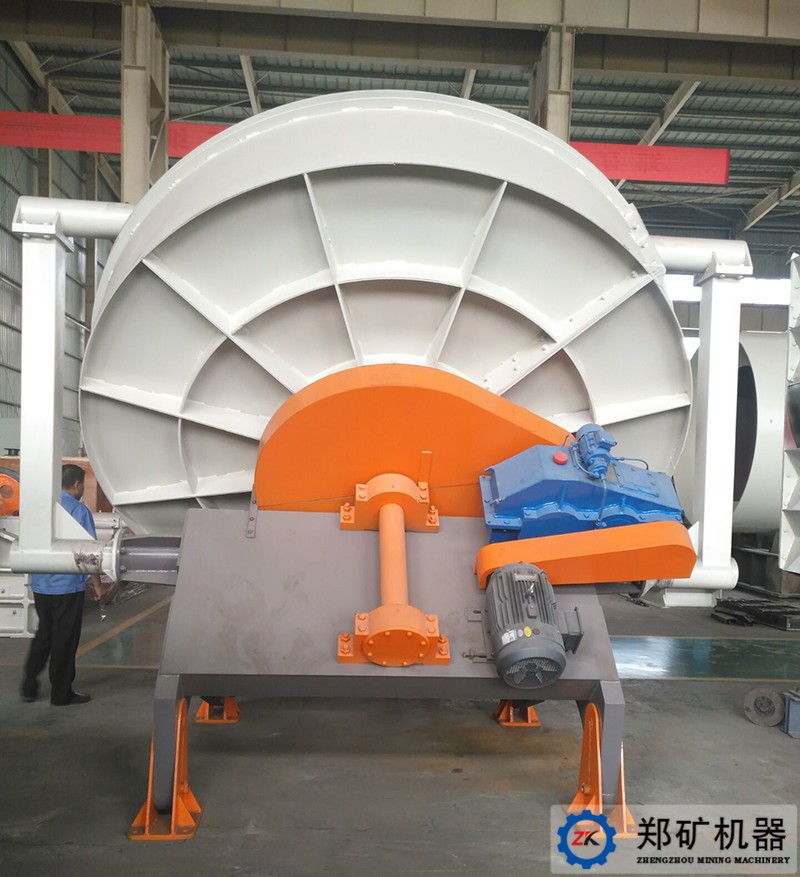

1、盘式制粒机底采用多条辐射钢板加强，具有高的强度和刚度；
2、传动齿轮采用高频淬火处理，使用寿命长；
3、减速机与电动机采用柔性皮带传动，启动平稳、冲击力小；
4、传动系统增加过桥装置，减小了齿轮与减速机的直接冲击，在提高设备运行稳定性的同时，提高了主要零部件的使用寿命；

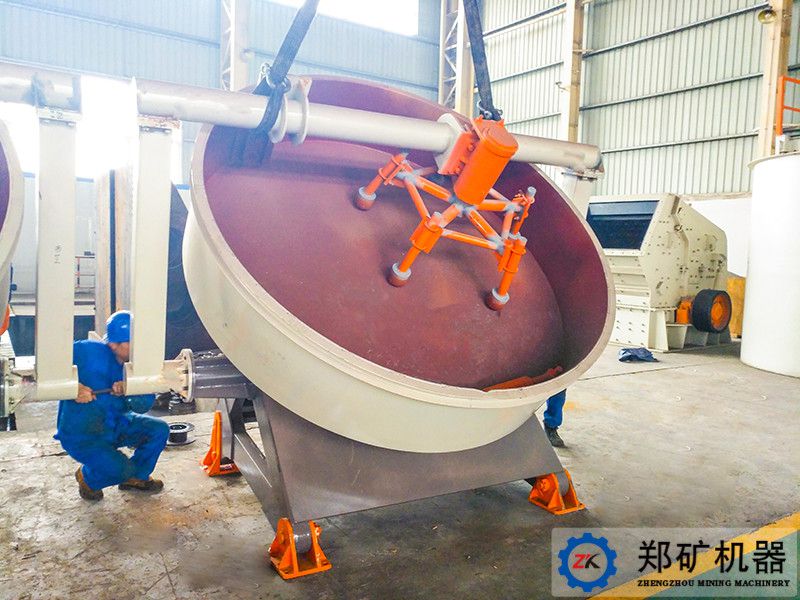

5、采用独特的无动力组合刮刀装置，使辅助功率消耗降低；
工作原理
由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动，然后随着倾斜盘体的转动从盘的边部排出盘外。
为适应制粒生产企业、研究院所和大专院校等进行规模化生产制粒工艺的试验研究与新产品开发的需要，我公司根据各制粒机的不同特性，研发出相对应的制粒试验机，以满足用户需求。

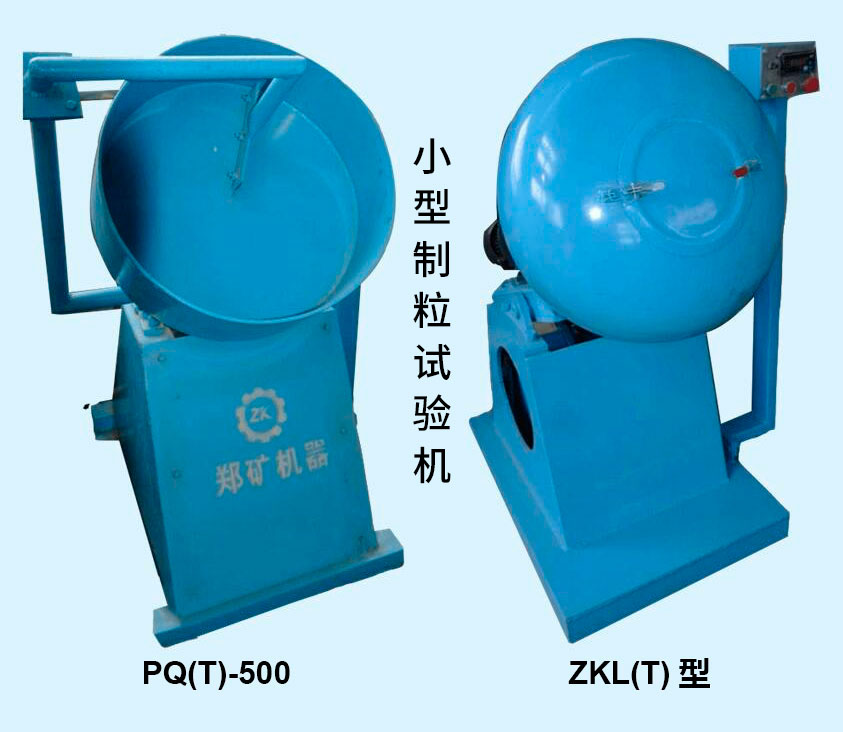

ZKL(T) 系列制粒试验机主要由筒体、传动系统、角度调节装置、机架、机座等组成，在工作时可大角度的调节筒体的倾角和转速，能适应不同的物料试验，可更快捷地确定试验料制成合格料球所需的合适参数。
PQ(T)-500 盘式成球试验机， 其主要由成球盘、传动系统、调角机构、机座、电气系统等组成， 工作时能更多范围的调节成球盘的倾角和转速，以适应不同的物料实验。
小型制粒试验机
技术参数
| 规格型号 | 盘径（mm） | 盘高（mm） | 倾角（゜） | 转速（r/min） | 主电机功率（kw） | 刮刀电机功率（kw） | 重量（t） |
|---|---|---|---|---|---|---|---|
| PQ10 | 1000 | 250 | 35-55 | 2.5-25 | 3 | 1.1×1 | 0.6 |
| PQ12 | 1200 | 250 | 35-55 | 2.5-25 | 4 | 1.1×1 | 0.8 |
| PQ16 | 1600 | 300 | 35-55 | 2-19 | 7.5 | 1.5×1 | 1.4 |
| PQ20 | 2000 | 320 | 35-55 | 1.5-15 | 7.5 | 2.2×1 | 2.2 |
| PQ22 | 2200 | 350 | 35-55 | 1.4-14 | 15 | 2.2×1 | 3.8 |
| PQ25 | 2500 | 350 | 45-55 | 1.2-12 | 15 | 2.2×1 | 5 |
| PQ28 | 2800 | 400 | 45-55 | 1.2-12 | 18.5 | 2.2×1 | 5.8 |
| PQ32 | 3200 | 400 | 45-55 | 1.2-12 | 22 | 3×1 | 8.5 |
| PQ36 | 3600 | 550 | 45-55 | 1-10 | 30 | 3×2 | 9.8 |
| PQ42 | 4200 | 550 | 45-55 | 1-10 | 37 | 4×2 | 12.5 |
| PQ45 | 4500 | 550 | 45-55 | 1-9 | 45 | 4×2 | 13.5 |
| PQ50 | 5000 | 650 | 43-53 | 6-9 | 55 | 5.5×2 | 18 |
| PQ55 | 5500 | 650 | 43-53 | 5.7-8.5 | 75 | 5.5×2 | 30.2 |
| PQ60 | 6000 | 650 | 43-53 | 5.7-8.5 | 90 | 5.5×2 | 32.8 |
| PQ70 | 7000 | 650 | 43-53 | 5.1-7.9 | 132 | 5.5×3 | 45.9 |
| PQ75 | 7500 | 650 | 43-53 | 5.1-7.9 | 160 | 5.5×3 | 50 |
