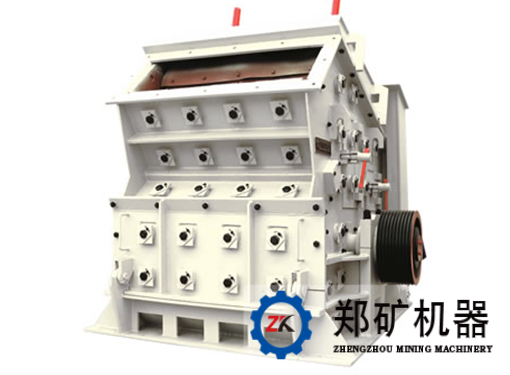

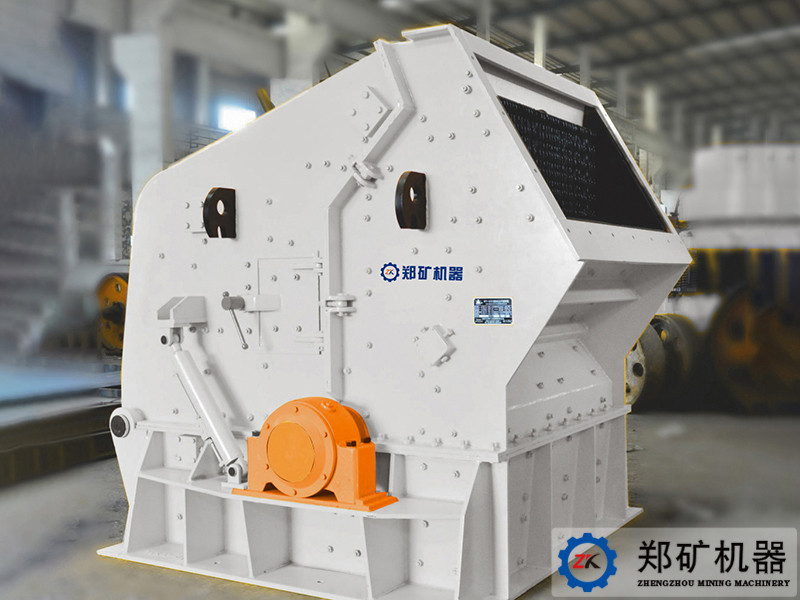

PF反击破碎机
产品简介: 河南郑矿机器有限公司生产的PF系列反击式破碎机是利用冲击能对抗压强度不超过350MPa 的脆性物料进行破碎的设备,具有破碎比大、产品粒度均匀且过粉碎现象少、能耗低、产品粒度调整范围大、能选择性破碎等优点,主要适用于矿山、冶金、水泥、建材、煤炭等行业对中等硬度的物料进行中碎和细碎作业。
7*24小时免费咨询热线
15617629962
突出优势
1、进料口大、破碎腔高,适宜破碎硬度高、块度大的物料,且产品石粉少;
2、破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎。
3、排料粒度大小可调,能简化破碎流程;
4、反击板与板锤间隙能方便调节,可有效控制出料粒度,且颗粒形状好;
5、结构紧凑、刚性好、转子具有大的转动惯量;
6、板锤、反击板和衬板由新型耐磨材料制成,抗冲击、抗磨损、使用寿命长;
7、均整板结构使排料更呈小粒径和立方体形,且无内纹;
8、转子的背板能承受转子高的转动惯量和锤头的冲击破碎力;
9、独特的反击齿板、无键连接,检修方便,稳定、可靠;
10、具有三级破碎以及整形的功能,因而破碎比大,产品形状呈立方体,可选择性破碎;
11、合理的板锤结构,具有装卸快、多换位的特点,可缩短更换板锤时间;
12、多功能液压站,具有液压高速排料间隙,反击板稳定减振以及机体自动开启等多功能。
工作原理
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。
部分型号参数
型号 | 规格(mm) | 进料尺寸(mm) | 进料尺寸(mm) | 产量(t/h) | 功率(kW) | 外形尺寸(mm) | 重量(t) |
---|---|---|---|---|---|---|---|
PF-0807 | ø850×700 | 400×730 | 300 | 15-30 | 30-45 | 2210×1490×2670 | 8.1 |
PF-1007 | ø1000×700 | 400×730 | 300 | 30-50 | 37-55 | 2400×1558×2660 | 9.5 |
PF-1010 | ø1000×1050 | 400×1080 | 350 | 50-80 | 55-75 | 2400×2250×2620 | 12.2 |
PF-1210 | ø1250×1050 | 400×1080 | 350 | 70-120 | 110-132 | 2690×2338×2890 | 14.9 |
PF-1214 | ø1250×1400 | 400×1430 | 350 | 130-180 | 132-160 | 2690×2688×2890 | 18.6 |
PF-1310 | ø1300×1050 | 490×1170 | 400 | 80-140 | 110-160 | 2780×2478×2855 | 16.2 |
PF-1315 | ø1320×1500 | 860×1520 | 500 | 160-250 | 180-260 | 3096×3273×2667 | 19.3 |
PF-1415 | ø1450×1500 | 1145×1520 | 950 | 220-450 | 220-315 | 3745×3022×3519 | 27 |
PF-1520 | ø1520×2000 | 830×2050 | 700 | 300-550 | 315-440 | 3581×3560×3865 | 36.5 |
