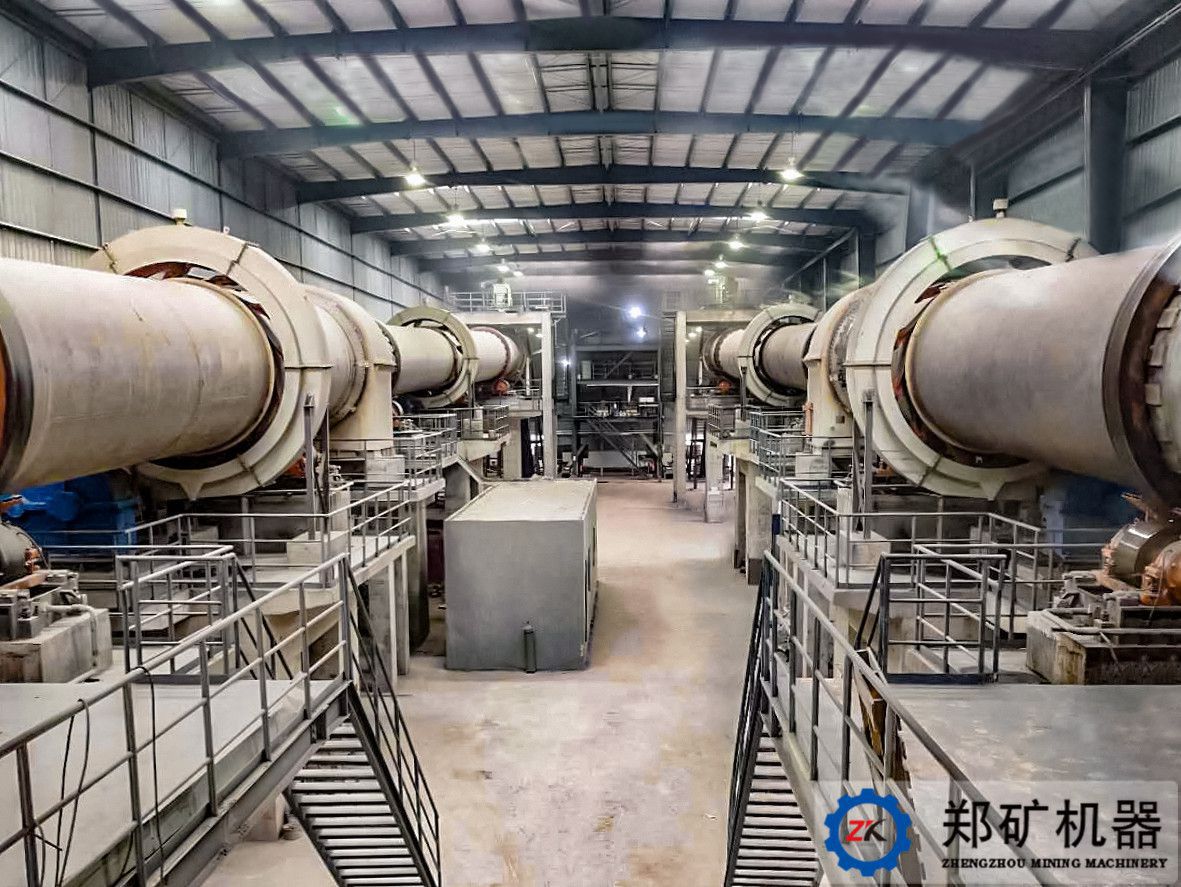

污泥陶粒回转窑

半成品颗粒通过预热窑窑尾溜槽喂入窑内,由于筒体的倾斜和缓慢的回转,半成品颗粒一面沿圆周滚动,一面沿轴向由预热窑窑尾向焙烧窑窑头运动;半成品颗粒在移动的过程中,经过烘干、预热后,进入焙烧窑进行焙烧,并完成多种物理变化和化学反应,形成陶粒,从焙烧窑窑头端卸出进入冷却机。

设备产能:

2.95-17.51m³/时

设备直径:

Ø1.6~Ø3.5m

电机功率:

11-75kW

突出优势

1、资源化利用

利用固废生产陶粒,不仅可以取代黏土烧制陶粒,节约土地,变废为宝,同时高温灭菌、固化重金属,避免了污染。

2、节能环保

使固(危)废处理实现无害化、减量化、稳定化、资源化的四化目标。

工作原理

半成品颗粒通过预热窑窑尾溜槽喂入窑内,由于筒体的倾斜和缓慢的回转,半成品颗粒一面沿圆周滚动,一面沿轴向由预热窑窑尾向焙烧窑窑头运动;燃料从焙烧窑窑头通过燃烧器喷入窑内进行燃烧,热量以辐射、对流、传导等多种方式传给半成品颗粒,半成品颗粒在移动的过程中,经过烘干、预热后,进入焙烧窑进行焙烧,并完成多种物理变化和化学反应,形成陶粒,从焙烧窑窑头端卸出进入冷却机。高温烟气则由预热窑窑尾端进入窑尾除尘系统。

技术参数

序号 规格(m) 生产能力 斜度(%) 筒体转速(r/min) 减速机 电动机
时产量(m3/h) 年产量(万m3/a) 型号 功率(kW)
1 预热窑 φ1.25×18 2.95~3.94 1.8~2.4 4 1.0~5.0 ZQ500 YCT225-4A 11
焙烧窑 φ1.6×14 1.0~5.0 ZQ650 YCT225-4B 15
2 预热窑 φ1.55×20 4.36~5.81 2.67~3.5 4 1.0~5.0 ZQ650 YCT250-4A 18.5
焙烧窑 φ1.9×16 1.0~5.0 ZQ750 YCT250-4B 22
3 预热窑 φ1.8×22 5.9~7.87 13.61~4.8 4 1.0~5.0 ZQ750 YCT250-4B 22
焙烧窑 φ2.2×18 1.0~5.0 ZQ750 YCT250-4B 22
4 预热窑 φ2.0×24 7.42~9.88 4.54~6 4 1.0~5.0 ZSY224 YCT280-4B 30
焙烧窑 φ2.5×20 1.0~5.0 ZSY224 YCT315-4A 37
5 预热窑 φ3.0×20- φ2.5×12 9.5~17.51 8.04~10.7 4 1.0~5.0 ZS1450 YCT355-4B 75
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
6 预热窑 φ3.2×20- φ2.8×14 13.9~16.2 10.0~11.5 4 1.0~5.0 ZS1450 YCT355-4A 55
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
