碳酸锂生产线介绍-锂辉石焙烧工段

发表日期： 2022-12-02 文章来源：郑矿机器作者：

锂辉石的晶型转变焙烧工艺是整个提锂工艺的基础，晶型转换焙烧的质量好坏直接影响锂的回收率。

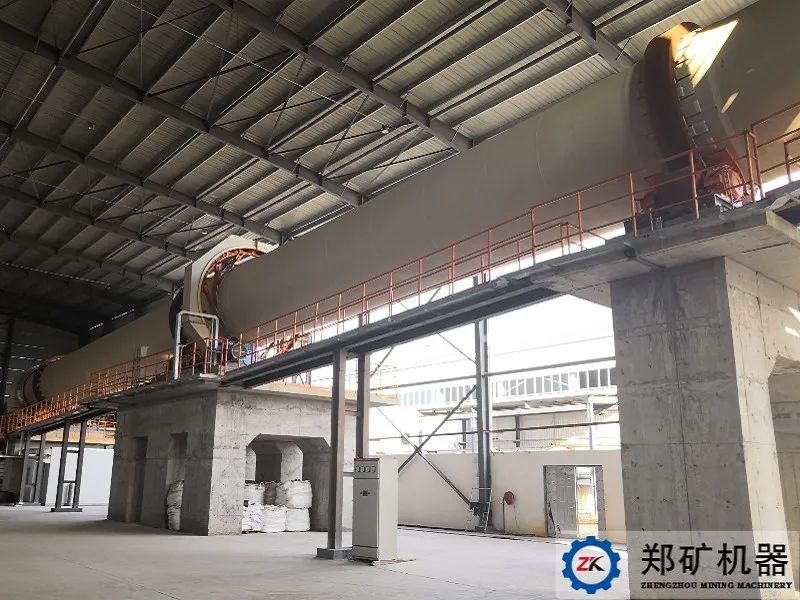

锂辉石焙烧工段

在碳酸锂生产厂家你会看到很多白色粉状物料，那么为什么原料是这样的状态呢？

一般原料为锂精矿，如直接进窑转化焙烧会导致一部分矿石烧结一部分元素还没反应，使得回转窑内出现大面积结圈。为避免出现这种情况一般会将原矿石进口过来后先进行破碎和粉磨，此时控制锂精矿细度在100目左右。

如锂辉石含锂较低，一般会进选矿工段进行先选矿，经选矿品位能够达到5~6左右，然后再对锂精矿进行烘干，使其水分在5~8%左右，由于此锂精矿石经过选矿获得，一般粒度在200目左右。

锂辉石有三种晶型，天然的称作α型锂辉石；经过加热到1150℃~1200℃，会转变成β型锂辉石；在更高的温度下β型锂辉石会转变成Y型的锂辉石。α型锂辉石为单斜晶系，结构致密，化学惰性大，除氢氟酸外几乎不与各种酸、碱反应，所以不宜直接提锂。β型锂辉石为四方晶型，由于晶型的转变矿物的物理化学性质也产生明显的变化，能与酸碱产生反应，适于锂的提取。因此锂辉石的晶型转变焙烧工艺是整个提锂工艺的基础，晶型转换焙烧的质量好坏直接影响锂的回收率。一般先将选矿获得的含Li2O5.5%~7.5%的锂辉石精矿在1050-1100℃的回转窑中高温焙烧，使矿石密度由3.15g/cm3，降至2.4g/cm3生成为β-锂辉石。

请关注郑矿机器公众号，我们将持续为大家揭秘，同时也欢迎各位投资商与我司联系，前来考察洽谈！
