一、石膏自流平砂浆的材料要求

二、石膏自流平砂浆的组成材料

三、常用典型石膏自流平砂浆配方

石膏自流平砂浆的材料要求

纯度达90%以上一级品位二水石膏煅烧制得的β型半水石膏或用蒸压法或水热合成法制得的α型半水石膏。

活性掺合料

自流平材料可以用粉煤灰、矿渣粉等作为活性掺合料，目的在于改善材料的颗粒级配，提高材料硬化体的性能。矿渣粉在碱性环境下发生水化反应，可提高材料结构的密实性和后期强度。

早强型胶凝材料

为了保证施工时间，自流平材料对早期强度（主要是24h抗折和抗压强度）有一定的要求。采用硫铝酸盐水泥作为早强型胶凝材料，硫铝酸盐水泥水化速度快，早期强度高，可满足材料早期强度的要求。

碱性激发剂

石膏复合胶凝材料在中偏碱性的条件下绝干强度最高，可用生石灰和32.5水泥调节pH值，为胶凝材料的水化提供碱性环境。 促凝剂 凝结时间是自流平材料一项重要的性能指标，时间过短或过长都不利于施工。促凝剂激发了石膏的活性，加快了二水石膏的过饱和析晶速度，缩短了凝结时间，使自流平材料的凝结硬化时间保持在一个合理的范围。 减水剂 为了提高自流平材料的密实度和强度，就要减小水胶比，在保持自流平材料良好流动性的条件下，加减水剂是必要的。采用萘系减水剂，其减水机理为萘系减水剂分子中的磺酸根和水分子以氢键缔合，在胶凝材料表面形成一层稳定的水膜，使得材料颗粒间容易产生滑动，从而减少了拌合水的需用量，改善了材料硬化体的结构。

保水剂

自流平材料在地面基层上施工，而且施工厚度比较薄，水分容易被地面基层吸收，导致材料水化不充分，表面产生裂纹，强度降低。本试验选用甲基纤维素（MC）作为保水剂，MC具有良好的润湿性、保水性和成膜性，使自流平材料不泌水及充分水化。 可再分散乳胶粉 可再分散乳胶粉可以提高自流平材料的弹性模量，提高抗裂性、粘结强度及耐水性。

消泡剂

消泡剂可以改善自流平材料的表观性能，减少材料成型时的气泡，对提高材料的强度有一定的作用。

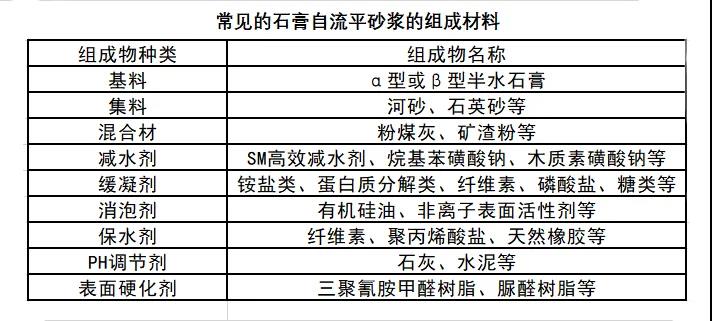

石膏自流平砂浆的组成材料

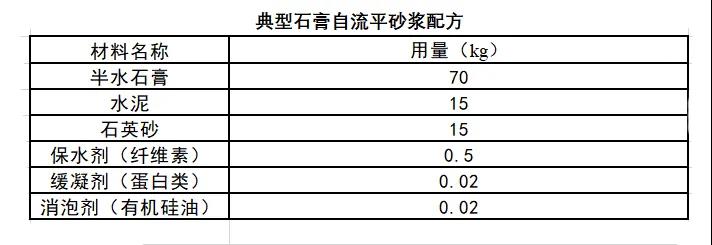

典型石膏自流平砂浆配方
