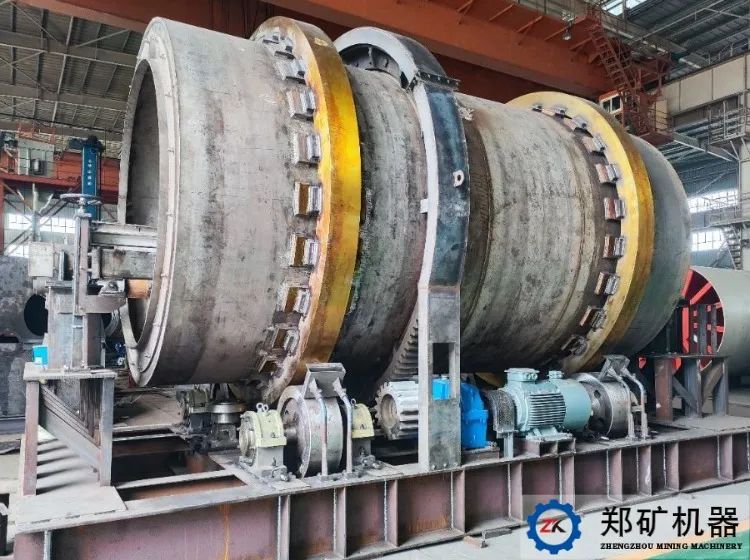

15tpd分子筛生产线项目为山东公司投资建设，用于分子筛的成球工序。设备型号为GT2805，成球机直径为2.8m，长度为5m，制造完成后将用于满足日产15t的成品分子筛造粒！

    那么，滚筒制粒机的工作原理怎么样？

    工作时，原料粉经螺旋称计量后，通过可调速的螺旋布料装置均匀的送入滚筒制粒机的筒体内部。由于筒体是在倾斜状态下作回转运动，因此料球在随筒体回转的同时，在筒体轴向方向上由高端向低端运动。在料球运动过程中，雾化喷头的喷出的雾化水使喷头表面湿润，原料粉则粘附在湿润的料球表面，并逐渐凝结、球化、长大。为使物料充分抛落、滚动不至于粘到筒体内壁，在筒体内部设有刮刀装置，同时，为了保证成形的分子筛顺利输出，在筒体内部还设有耙子装置，把成型的分子筛输送至下一工序。

    滚筒制粒机，结构特点怎么样？

    滚筒制粒机由传动装置、筒体部、可调整斜度的机架装置、托轮支撑装置、挡轮装置、螺旋布料装置、刮料装置、耙子装置、布水器装置组成！

    NO.01传动装置

    传动装置由变频电机、减速器、大齿轮、小齿轮以及联轴器等组成。变频电机通过联轴器与减速器连接，在减速器的输出轴上装有小齿轮，小齿轮与安装在筒体上的大齿轮啮合，从而带动筒体转动。

    NO.02筒体部分

    筒体部由筒体、轮带、挡轮带、大齿轮装置等组成。由于分子筛材料的特殊性，筒体材料采用304不锈钢，轮带与挡轮带套装在筒体上，大齿轮装置通过筒体外侧的法兰圈与筒体连接。为便于大齿圈的安装，大齿圈采用两半齿圈组合而成。在半齿圈的合口面上设有定位销。在筒体的两端设有挡料圈。为了方便成品分子筛的排出，筒体的进料端的挡料圈内径小于出料端的挡料内径。

    NO.03机架装置

    在机架装置的一端设有蜗轮螺杆升降机，通过铰链与机架装置连接，可通过调整升降机的高度，改变机架的倾斜角度，以满足生产不同分子筛粒径的需要。

    在机架装置上安装有托轮支撑装置、挡轮装置、传动装置等。托轮支撑装置起支撑筒体的作用，由托轮、托轮轴、轴承座等组成。由于筒体是倾斜安装在托轮上，挡轮装置能够限制筒体的轴向位移。

    NO.04螺旋布料装置

    螺旋布料装置采用变频电机驱动，可以根据筒体内物料成球情况，调整电机转速，增减分子筛粉料的给料量。在筒体内的螺旋槽体下部，设有布料装置。由布料电机驱动布料板做往复运动，实现螺旋槽体内的物料均匀的落入筒体。

    另外在槽体上设有检修孔、溢流孔、料位计，高低料位计可以控制螺旋槽体内的物料量，避免槽体内物料过多，造成设备损坏。溢流孔，在料位计出现故障时，则可以通过溢流口强行排料，避免设备的损坏。

    NO.05刮料装置

    刮料装置由刮刀、刮刀座、刮刀架、主轴、轴承座、气缸等组成。由于分子筛在成球过程中，为满足分子筛颗粒强度要求，需要添加粘结剂，导致分子筛原料容易粘附在筒体内侧，而刮刀装置则可以清除粘附在筒体内侧的物料。在气缸的驱动下，主轴可以带动刮刀旋转一定的角度，使刮刀与筒体内壁接触，随着筒体的旋转，筒体内侧所粘的物料被清除。

    NO.06耙子装置

    耙子装置，由耙子传动装置、轴承座、耙子固定架等组成。耙子固定在耙子架上，在耙子电机的驱动下，耙子作直线往复运动，起到搅拌物料，并能够推动物料向出料端运动的作用。

    NO.07布水器装置

    布水器装置，由布水器支架、雾化喷头支架、雾化喷头、稳压供水系统、压缩空气系统等组成。为保证雾化效果，喷头采用压力式雾化喷头。且每个喷头的喷水量均可通过流量计及电动调节球阀调节。使用时，喷头的压缩空气应首先被接通，随后开启水路的电动调节球阀，可以保证喷头喷出的水为雾状，无滴水。

    滚筒制粒机是河南郑矿机器有限公司生产的制粒设备之一，公司致力于造粒设备的生产和研发，具有成熟的设计方案和完善的配套设备，欢迎各位新老客户咨询订购！
