回转窑的组成与功能深度解析!
发表日期: 2024-05-21 文章来源:郑矿机器 作者:

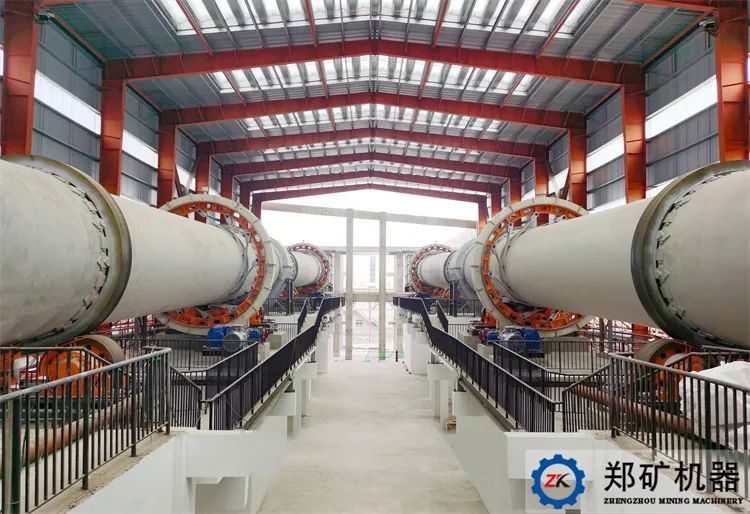

回转窑,作为一种回转圆筒类设备,在现代工业生产中占据着举足轻重的地位。其独特的设计允许物料在窑内经历一系列物理与化学变化,从而转化为高质量的产品。下面,河南郑矿机器有限公司将对回转窑的九大组成部分进行详细的解析。
筒体,作为回转窑的主体结构,由优质钢板精心卷制而成,是物料完成转变的“舞台”。考虑到窑内物料温度可高达1450℃以上,筒体内壁砌筑了耐火材料(即窑衬),不仅保护了筒体本身,还有效减少了热量的散失。根据物料的变化过程,筒体内被细致地划分为多个工作带,如烘干带、预热带、分解带、烧成带(或反应带)和冷却带等,确保了物料在各个阶段都能得到充分的处理。
为了提升换热效率,筒体内巧妙地设置了各种换热装置,如链条、格板式热交换器等。这些装置能够显著增加物料与热烟气之间的接触面积,进而促进热量的传递,确保物料在窑内能够均匀受热。
滚圈作为连接筒体与支承装置的关键部件,承载着筒体、窑衬及物料的全部重量。它坚固而稳定,确保了窑体在回转过程中的平稳运行。
支承装置是回转窑的“骨架”,由一对托轮轴承组和大底座组成。托轮精确地支撑着滚圈,使得筒体能够自由转动,同时承受了巨大的荷重并将其传递到基础上。支承装置的套数(即窑的挡数)通常为2~7挡,部分挡位上装有挡轮,用于限制或控制窑体的轴向窜动。
传动装置通过设在筒体中部的齿圈驱动筒体回转。齿圈采用弹簧板安装,确保了传动的稳定性和可靠性。为了满足操作和维修的需要,大型回转窑还配备了辅助传动装置,使得窑体能够以极低转速转动。
窑头罩 窑头罩作为连接窑头端与后续设备的桥梁,其设计精巧、结构紧凑。它有效地隔绝了窑内的高温环境,确保了后续设备的正常运行。 燃烧器 燃烧器是回转窑的“心脏”,负责向窑内提供热量。它通常从窑头端插入,通过火焰辐射将物料加热到所需温度。燃烧器的类型多样,包括喷煤管、油喷枪、煤气嘴等,可根据燃料类型灵活选择。 窑尾罩 窑尾罩连接着窑尾端与物料预处理设备以及烟气处理设备。它巧妙地设计了一个过渡空间,使得物料能够平稳地进入窑内,同时烟气也能顺畅地排出。 喂料设备 喂料设备是回转窑的“门户”,负责将物料稳定、均匀地送入窑内。根据物料的不同形态,喂料设备也有多种选择,如螺旋喂料机、勺式喂料机、喷枪等。这些设备确保了喂料的准确性和可控性,为回转窑的有效运行提供了有力保障。 河南郑矿机器有限公司作为回转窑的设备供应商,始终致力于设备的研发与创新。公司拥有优秀的技术团队和丰富的生产经验,能够为客户提供高品质、高性能的回转窑设备以及完善的售后服务,欢迎有项目需求的客户来电垂询!
