锂精矿煅烧回转窑

我司可生产直径Φ1~Φ5.5m的窑型，该类窑的支撑分为滚动和滑动两种型式，传动可采用直流或交流变频调速，备有多种形式的密封以适应不同工况。公司可根据用户的特殊要求设计各类非标窑。

处理物料：锂云母、锂辉石、磷锂铝石、透锂长石及铁锂云母等

设备产能：

120-800t/d

规格型号：

Φ0.8×15m-Φ5.2×115m

电机功率：

45-250kW

7*24小时免费咨询热线

15617629962 在线留言

突出优势

1、筒体设计充分考虑筒体挠度支承处转角，延长耐火砖及浇注料寿命；保障物料煅烧转化率，锂辉石焙烧转型率可达98%以上，锂云母煅烧转型率可达85%以上。

2、采用大直径小长径比托轮轴承，提高可靠性，轴承为自动调心轴承。

3、碳酸锂回转窑属于新型开式齿轮罩密封形式，密封效果好。

4、弹簧片叠压式柔性密封，双层弹簧片密封增加隔热层的设计，有助于提高碳酸锂回转窑的可靠性和使用寿命。

工作原理

回转窑由筒体、传动装置，托、挡轮支撑装置，窑衬，窑尾密封，窑头罩及燃烧装置等部分组成。窑筒体是受热的回转部件，采用优质碳素钢板卷焊制成;筒体通过轮带支撑在支撑装置上，并在其中一挡或几挡支撑装置上设有机械或液压挡轮，以控制筒体的轴向窜动。传动装置通过设在筒体中部的齿圈使筒体按工艺要求的转速回转；由于安装和维修的需要，较大的窑设有使窑体以很低转速回转的辅助传动装置。为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端和出料端设有可靠的窑尾和窑头密封装置。

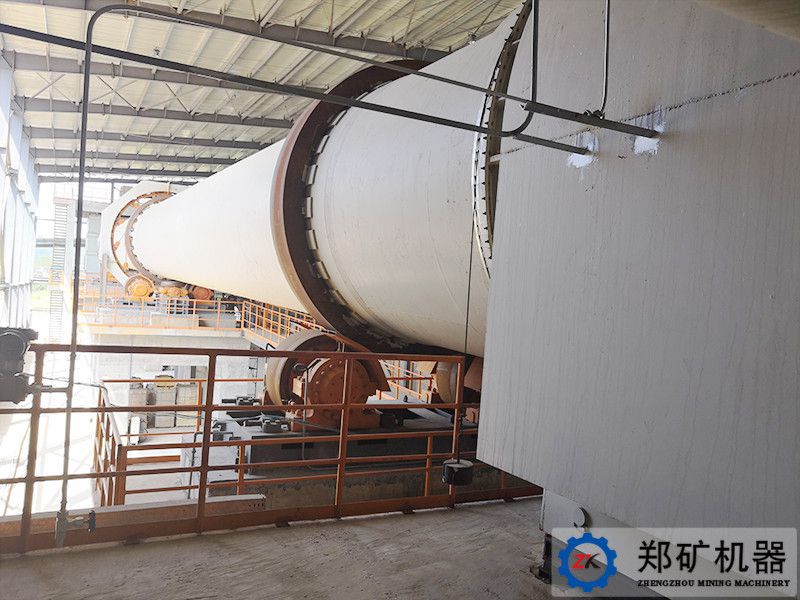

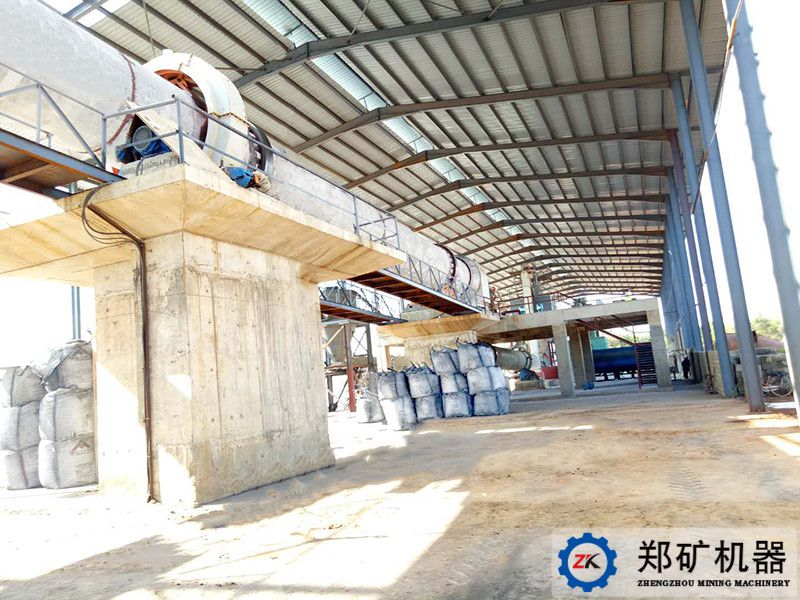

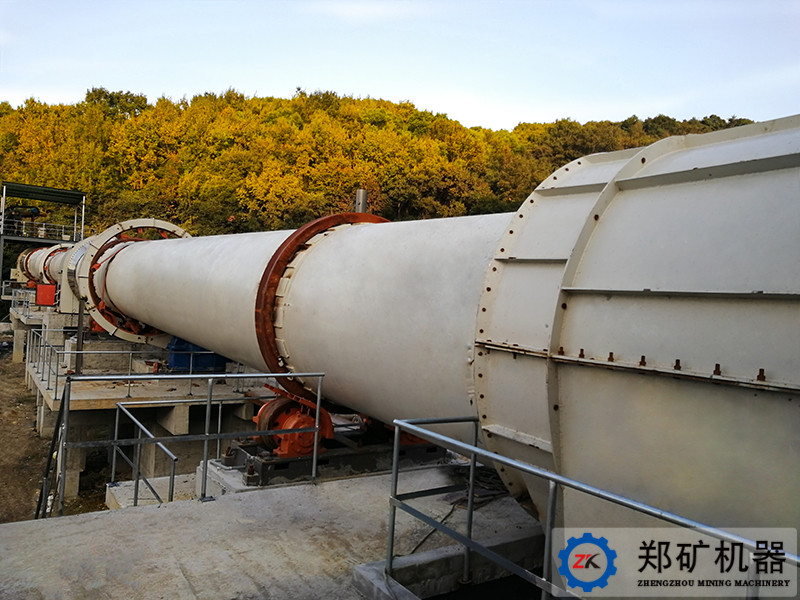

客户合作案例

更多案例

技术参数

                规格Model                进料量Feed Quantity(t/h)                转速Revolving Speed(rpm)                支座数Qty Of Support                减速机型号Reducer Model                电动机型号Motor Model                功率 Model Power(kW)                备注Remarks
                φ2.8×46m                6～10                0.16～1.6                2                主：ZSY450-80                主：YVFE3-315S-6                75                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY160-25                辅：YE3-160M-4                11
                φ2.8×56m                6～10                0.16～1.6                3                主：ZSY500-80                主：YVFE3-315M-6                90
                辅：ZSY160-25                辅：YE3-160M-4                11
                φ3.0×45m                8～12                0.16～1.6                2                主：ZSY500-71                主：YVFE3-315M-6                90                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY160-25                辅：YE3-160M-4                11
                φ3.0×60m                8～12                0.16～1.6                3                主：ZSY560-71                主：YVFE3-315L2-6                132
                辅：ZSY160-25                辅：YE3-160M-4                11
                φ3.2×48m                10～14                0.16～1.6                3                主：ZSY560-63                主：YVFE3-315L2-6                132                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY160-25                辅：YE3-160M-4                11
                φ3.2×68m                10～14                0.16～1.6                4                主：ZSY560-63                主：YVFE3-355M-6                185
                辅：ZSY180-25                辅：YE3-180M-4                18.5
                φ3.5×52m                13～16                0.16～1.6                3                主：ZSY560-63                主：YVFE3-355M1-6                160                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY180-25                辅：YE3-180M-4                18.5
                φ3.5×70m                13～16                0.16～1.6                4                主：ZSY630-63                主：YVFE3-355L1-6                220
                辅：ZSY180-25                辅：YE3-180M-4                18.5
                φ4×60m                18～22                0.16～1.6                3                主：ZSY630-56                主：YVFE3-355L-6                250                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY224-28                辅：YE3-180L-4                22
                φ4×80m                18～22                0.16～1.6                4                主：ZSY710-56                主：YVFE3-3552-6                315
                辅：ZSY224-28                辅：YE3-200L-4                30
                φ4.2×60m                20～25                0.16～1.6                3                主：ZSY710-71                主：YVFE3-355L2-6                280                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY224-28                辅：YE3-180L-4                22
                φ4.2×84m                20～25                0.16～1.6                4                主：MH3S240HB71                主：YVFE3-4001-6                400
                辅：ZSY224-28                辅：YE3-200L-4                30
                φ4.3×62m                23～30                0.16～1.6                3                主：MH3S230HB71                主：YVFE3-3552-6                315                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY224-28                辅：YE3-200L-4                30
                φ4.3×86m                23～30                0.16～1.6                4                主：MH3S250HB71                主：YVFE3-4002-6                450
                辅：ZSY280-28                辅：YE3-225M-4                45
                φ4.5×68m                28～33                0.16～1.6                3                主：MH3S230HB71                主：YVFE3-3553-6                355                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY224-28                辅：YE3-200L-4                30
                φ4.5×90m                28～33                0.16～1.6                4                主：MH3S260HB71                主：YVFE3-4002-6                500
                辅：ZSY280-28                辅：YE3-225M-4                45
                φ4.6×70m                30～35                0.16～1.6                3                主：MH3S240HB71                主：YVFE3-4001-6                400                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY224-28                辅：YE3-200L-4                30
                φ4.6×92m                30～35                0.16～1.6                4                主：MH3S210HB71                主：YVFE3-355L2-6                2×280
                辅：ZSY224-28                辅：YE3-180L-4                2×22
                φ5×75m                35～40                0.16～1.6                3                主：MH3S250HB63                主：YVFE3-4002-6                450                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY280-28                辅：YE3-225M-4                45
                φ5×110m                35～40                0.16～1.6                4                主：MH3S220HB63                主：YVFE3-3552-6                2×315
                辅：ZSY224-28                辅：YE3-200L-4                2×30
                φ5.2×80m                40～45                0.16～1.6                3                主：MH3S260HB71                主：YVFE3-4002-6                500                配套3级悬浮预热器Supporting Three-stage Suspension Preheater
                辅：ZSY280-28                辅：YE3-225M-4                45
                φ5.2×115m                40～45                0.16～1.6                4                主：MH3S230HB63                主：YVFE3-3553-6                2×355
                辅：ZSY224-28                辅：YE3-200L-4                2×30

注：锂辉石、磷锂铝石等锂精矿专用回转窑，适用于锂精矿的转型焙烧，进料量根据锂精矿的品位、物料状况及操作人员水平等情况有波动，此表仅供参考，具体选型请致电我司。
