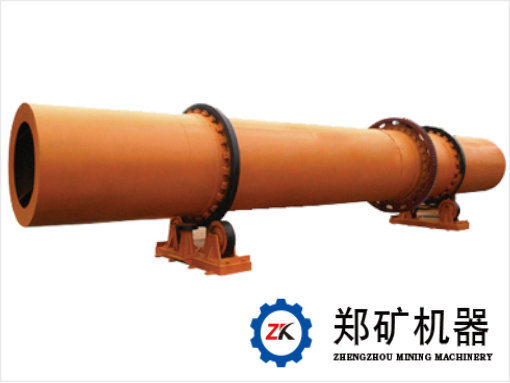

煤泥、泥土烘干机
产品简介：煤泥烘干机是我公司在现有烘干机的基础上开发研制而成的新型专用煤泥烘干设备，煤泥烘干机具有解聚机构、活动篦条式翼板、清扫装置和破碎撞击打散装置，能够烘干普通回转烘干机无法处理的粘性物料，是针对粘性滤饼状物料开发设计的专利产品，适用于大规模生产的煤泥、水洗精煤、城市污泥、煤泥、氯化胆碱、赤泥、生物废渣等粘性滤饼物料的干燥。
突出优势
1、煤泥烘干机处理能力大，适合单机生产能力为6t/h～60t/h的大规模生产。
2、我公司生产的煤泥烘干机运行成本低，体积传热系数可达300-450kcal/m3·℃·h。
3、通过内部特殊设计的解聚机构、活动篦条式翼板、清扫装置和破碎打散装置，在干燥的过程中对转筒壁的湿物料进行自动破碎、清理和布料，即解决了烘干过程中煤泥在抄板内外壁和转筒内壁的粘结，保证烘干筒内壁和抄板内外壁表面光洁，又能通过不断破碎增加物料的比表面积，提高干燥强度。
4、沿着筒体轴向，不同的干燥段设置不同的抄板和链条结构，在解决粘壁和实现良好干燥的同时，还可以控制被干燥后的产品粒度，防止产品粒度过大或过细。
5、筒体的转速可以无级调节，通过对转筒转速的调节和干燥机进风温度的调节，可以适应不同形态的入料物料性质和满足不同的产品水份要求。
6、设备运行可靠，抗过载能力强。采用调心式拖轮结构，降低磨损及动力消耗。采用专门挡轮结构，减少了设备倾斜工作带来的水平推力。
工作原理
煤泥烘干机工作流程：
含水分27～30%的煤泥，通过进料皮带输送机均匀连续的送入煤泥烘干机内。干燥机主体是略带倾斜并能回转的圆筒。由热风炉产生高温热空气通过连接管路进入干燥机，与湿煤泥顺流接触。干燥机内部的解聚机构、活动篦条式翼板、清扫装置和破碎打散装置破碎对湿煤泥进行翻混、推进、强化换热，最终把湿煤泥烘干成为终水分为12%～16%、粒度约为5～20mm 的松散的球粒状产品。
部分型号参数
|
规格 |
生产能力（t/h） |
斜度（%） |
减速机 |
电动机 |
功率(kW) |
|
Ø1.0×10m |
1-2 |
5 |
ZQ400 |
YVF2-132M-4 |
7.5 |
|
Ø1.2×12m |
2-3 |
5 |
ZQ500 |
YVF2-160M-4 |
11 |
|
Ø1.5×15m |
3-5 |
5 |
ZQ500 |
YVF2-160L-4 |
15 |
|
Ø1.8×18m |
4-6 |
4 |
ZQ750 |
YVF2-180L-4 |
22 |
|
Ø2.0×20m |
7-9 |
3.5 |
ZQ750 |
YVF2-200L-4 |
30 |
|
Ø2.2×22m |
8-10 |
3.5 |
ZQ850 |
YVF2-225S-4 |
37 |
|
Ø2.4×24m |
12-15 |
3.5 |
ZQ850 |
YVF2-225M-4 |
45 |
|
Ø2.8×28m |
16-22 |
3.5 |
ZS145 |
YVF2-250M-4 |
55 |
|
Ø3.0×30m |
20-25 |
3.5 |
ZS165 |
YVF2-280S-4 |
75 |
|
Ø3.2×32m |
28-32 |
3.5 |
ZL130 |
YVF2-280M-4 |
90 |
|
Ø3.6×36m |
38-40 |
3.5 |
ZL130 |
YVF2-315L2-6 |
132 |
