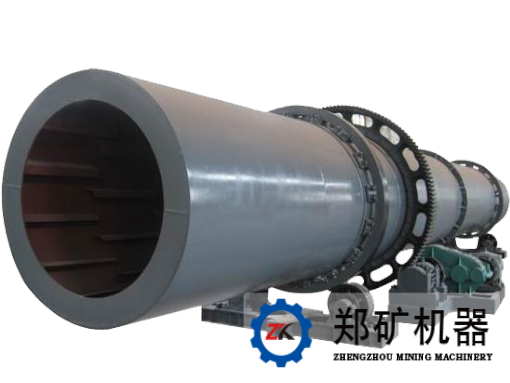

回转式单筒烘干机

回转烘干机 单筒烘干机

型号规格:Ø0.6×6m-Ø3.0×36m

生产能力:0.5-40(t/h)

斜度:3-5%

应用领域:广泛应用于河沙、矿石、煤泥、粉煤灰、陶粒砂、铝矾土、粘土、矿渣等烘干使用。

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、托挡轮支承装置和托轮支承装置的机架整体焊接完毕,进行振动时效处理,消除焊接应力后,用大型立式车床和镗铣床进行一体化加工制造,保证了各部分的加工、配合精度和形位公差,有效提高了整机的安装精度和可靠性;

2、筒体内部根据物料情况设置不同形式的扬料板,多种角度的周向扬料板组合装置,可大幅提高其热交换率,缩短烘干时间;

3、烘干效果好、产能大、运转率高;

4、结构紧凑、运转平稳、操作维护简便。



工作原理

物料通过进料装置进入烘干机,由于筒体是在倾斜状态下作缓慢回转运动,因此物料在轴向方向上由高端向低端运动,在运动过程中扬料板将物料在圆周向上不断升举、抛散和向下移动,从而使物料与空气进行充分热交换直至烘干到规定温度以下,烘干后的物料从出料装置排出。




结构组成

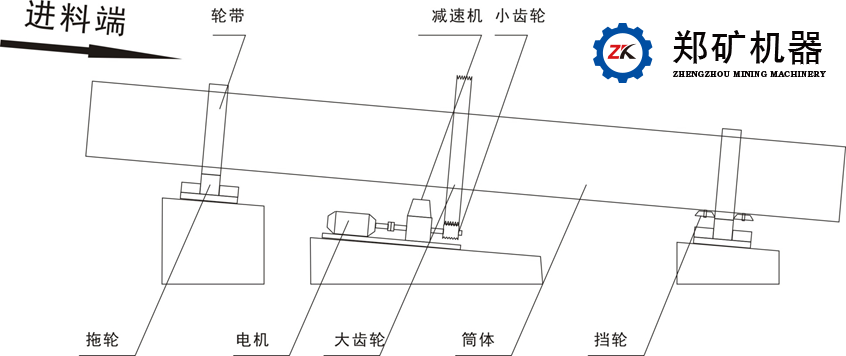

单筒烘干机主要由传动装置、托轮支承装置、托挡轮支承装置、筒体、窑头、窑尾以及密封装置等组成,主要结构特点是:
1、全窑有2~4个支点(大部分为3个支点),安装时容易保证托轮与窑轮带接触面平行于筒体轴线;
2、支承装置采用滚动轴承,使托轮支承结构大为简化,可以降低窑运转过程中的无用功损耗,也使维护和检修更加便捷;
3、轮带与筒体之间留有一定的间隙,保证筒体在正常工作状态下轮带紧箍在筒体上起到加强筒体作用;
4、传动系统采用新型的交流变频调速技术,与传统电磁调速、直流调速相比,其更加节能环保,而且调速范围大、效
率高、调速精度高、运行平稳;
5、窑头、窑尾密封采用耐热钢鳞片密封代替老式的迷宫密封,使密封性能更加优良、可靠性更高,并且使用寿命更长,更换便捷。



部分型号参数

规格(m) 筒体 生产能力(t/h) 电机型号 功率(kW) 减速机
内径(mm) 长度(mm) 倾角(°) 转速(rpm)
φ1.2 X 12 1200 12000 l8 5 2-5 Yl60LM-6 11 ZQ500
φ1.5 X l5 1500 15000 1.8 4.28 4-5 Yl60L-6 18.5 ZQ650
φl.8 X 18 1800 18000 1.8 5 6-8 Y200Ll-6 22 ZQ650
φ2.0 X 20 2000 20000 2 3.38 7-10 Y200L2-6 30 ZQ650
φ2.2 X 22 2200 22000 18 2.8 9-14 Y250M-6 45 ZQ650
φ2.4 X 24 2400 24000 2.5 2.82 14-16 Y280S-6 55 ZQ750
φ2 6 X 26 2600 26000 2.5 2.58 16-18 Y280M-6 75 ZQ850
φ2 8 X 28 2800 28000 2.5 2.55 20-22 Y315S-6 90 ZL115
φ3.0 X 30 3000 30000 2.5 2.69 22-24 Y315Ll-6 132 ZL130
φ3.2 X 32 3200 32000 2.5 2.6 24-26 Y315M-4 200 ZSY450
φ3.4 X 34 3400 34000 2.5 2.51 26-28 Y315L2-4 315 ZL130
φ3.6 X 34 3600 36000 2.5 2.51 30-40 Y315L2- 4 315 ZL130
φ4.0 X 46 4000 40000 2.5 2.09 40-45 YKK4003-4 400 ZSY630
φ4.2 X 42 4200 42000 2.5 2.09 45-46 YKK4005-4 400 ZSY630
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
