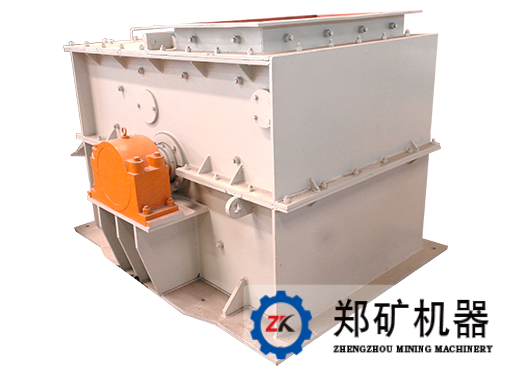

PCH环锤式破碎机

PCH环锤破碎机

产品简介: PCH环锤式破碎机适用于破碎各种脆性物料,如煤、煤矸石、焦炭、炉渣、红砂岩、页岩、疏松石灰石等。物料的抗压强度不超过350MPa,表面水分不应大于8%~11%,对于非粘结性物料,其面表水分可控制在15%以内。不仅可用于破碎生产线、制砂生产线,也可在选矿生产线中替代圆锥破碎机.

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、进料口大,破碎腔高,适应物料硬度高、块度大,产品石粉少。

2、物料悬空,破碎功耗小。

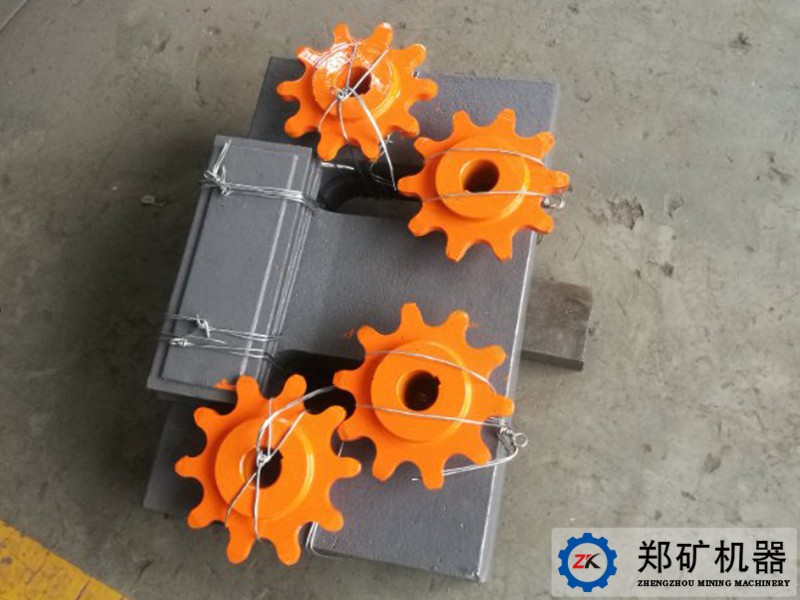

3、新颖锤头,冲击力大。

4、锤轴安装可调,锤头寿命长。

5、栅格尺寸可调,产品粒度可控,颗粒形状好。

6、机箱可翻转,检修更方便。

7、方柄螺栓,抗冲击、抗磨损。

8、结构紧凑,机器刚性强。

9、拼体结构,搬运、安装方便。

10、本机集冲击、反击、撞击(石打石)破碎功能于一身,生产效率高,机件磨耗小,综合效益显著,广泛用于人工造砂


工作原理

该设备是一种带有环锤的冲击转子式破碎机。环锤不仅能随转子旋转,还能绕环锤销自转。物料进入破碎机后,在破碎腔内受到转子高速旋转的环锤冲击而破碎,被破碎的物料同时从环锤处获得动能,高速地冲向破碎板受到*一次破碎,然后落到筛板上,受环锤的剪切、挤压、研磨以及物料之间的互相碰撞作用,物料得到进一步的破碎,并通过筛孔排出机外。

结构组成:

环锤式碎煤机本体主要由以下几个部件组成,架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置环锤破碎机等零部件组成。主机由液力偶合器与电机相联,直接启动。

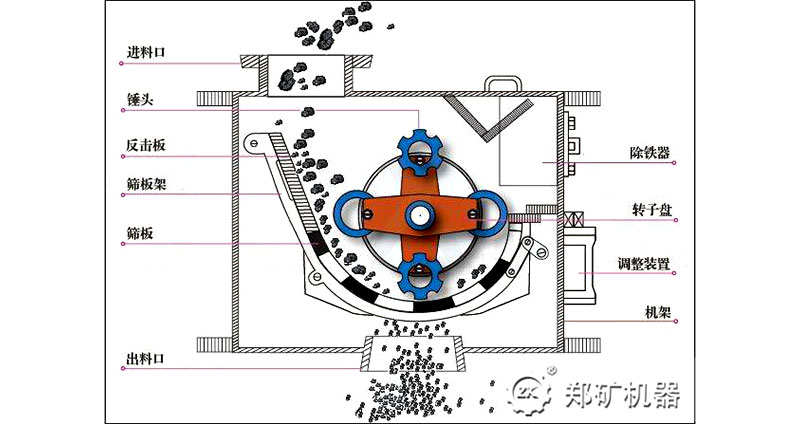

环锤破碎机工作原理



部分型号参数

型号规格 转子规格(mm) 进料块度(mm) 出料粒度(mm) 电动机型号 电动机功率 (kW) 产量(t/h) 重量( 不含电机)(t)
PCH-0402 Φ400x200 200 ≤30 Y132M2-6 5.5 8-12 1.3
PCH-0404 Φ400x400 200 ≤30 Y160L-6 11 16-25 1.6
PCH-0604 Φ600x400 200 ≤30 Y180L-6 15 22-33 2.2
PCH-0606 Φ600x600 200 ≤30 Y225M-6 30 30-60 2.8
PCH-0808 Φ800x800 200 ≤30 Y280M-8 45 75-105 5.3
PCH-1010 Φ1000x1000 300 ≤30 Y315M2-8 Y315M3-8 90        110 160-200   200-245 7.6
PCH-1016 Φ1000x1600 300 ≤30 Y312-8 Y400-8 155       220 300-350   400-500 12
PCH-1216 Φ1200x1600 400 ≤30 Y400-8 Y450-8 280       355 500-620  620-800 19
PCH-1221 Φ1200x2100 400 ≤30 Y450-8 450 800-1000 30
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
