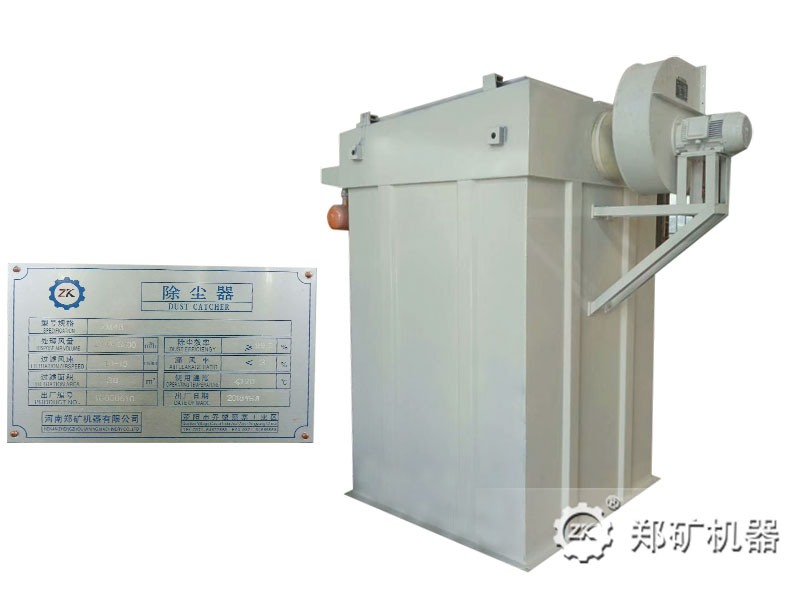

ZM单机脉冲除尘器

ZM单机袋式除尘器

[产品介绍]:

ZM系列单机脉冲袋式除尘器是我公司消化吸收国内外同类产品,经优化设计后的小型袋式除尘器,是一种体积小、除尘效率高的空气净化设备。该系列除尘器分为标准带灰斗式A型和敞开法兰式(无灰斗)B型两种,均具有结构紧凑、使用灵活方便、除尘效率高的特点,并且就地集尘、就地处理,能够满足各种独立产尘点的使用要求,可广泛应用于冶金、建材、机械、化工、矿山等行业中的非纤维性工业粉尘的除尘净化与物料回收。

[适用物料]:粉尘、烟气

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、占用空间小、噪声低、整机结构紧凑、投资低;
2、由电子信号直接启动电磁阀实现喷吹,瞬时喷吹气量大,喷吹效果好;
3、脉冲控制采用具有智能化的脉冲控制仪,实现了喷吹间隔和脉冲宽度输入数字化、输出监控化,具有稳定性好、可靠性高的特点;
4、更换滤袋在机外处进行,简便快捷、便于维护;
5、采用涤纶针刺毡滤袋,除尘效率高、滤袋寿命长、排放浓度低;
6、箱体采用折弯板件焊接而成,在具有高的刚度和可靠性的同时,整机外形整齐、美观。


工作原理

在引风机的作用下,含尘气体由灰斗(或下部敞开式法兰)进入过滤室,一部分较大的粉尘颗粒直接落入灰斗或灰仓,剩余的含尘气体则经滤袋过滤后,经袋口到净气室,*后由风机排入大气,而粉尘则粘附在滤袋外表面;随着滤袋表面的粉尘不断增加,设备阻力也随之上升,当达到设定值时,时间继电器(或微差压控制器)输出信号,程控仪开始工作,依次开启各个脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,滤袋在高压空气的作用下突然膨胀,附于袋表的粉尘则在反向气流的作用下迅速脱离滤袋落入灰斗(或灰仓),*终粉尘由翻板阀排出。喷吹只对滤袋逐排清灰,其它滤袋仍正常进行过滤,不影响整机除尘。

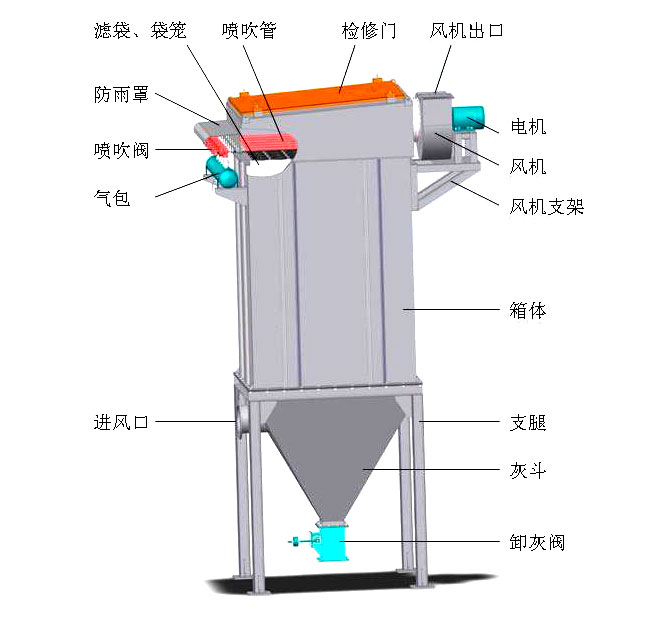

结构组成



部分客户现场图片


部分型号参数

型号 ZM-16 ZM-32 ZM-48 ZM-64 ZM-80 ZM-96 ZM-112 ZM-150 ZM-200
处理风量(m³/h) 700-1000 1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000 9000-16200 12000-21600
总过滤面积(㎡) 12 24 36 48 60 72 84 150 200
过滤风速 (m/min) 1.00-1.50 1.00-1.50 1.00-1.50 1.00-1.50 1.10-1.70 1.20-1.70 1.20-1.80 1.0-1.8 1.0-1.8
滤袋总数 ( 条 ) 16 32 48 64 80 96 112 150 200
入口气体温度 ( ℃) ≤120
设备阻力 (Pa) ≤1200
入口粉尘浓度 (g/m³) <200
出口排放浓度 (mg/m³) ≤30
清灰压缩空气 压力(Pa) 0.5-0.7
耗气量(m³/min) 0.06 0.1 0.14 0.2 0.24 0.29 0.34 0.5 0.65
承受负压 (Pa) 5000
脉冲阀数量 ( 个 ) 4 4 6 8 10 12 14 15 20
风机用电机功率(kW) 1.1 1.5 3 3 5.5 5.5 7.5
重量 (Kg) A 型 ( 带灰斗 ) 1120 1480 1780 2030 2590 3080 3520 3750 4060
B 型(不带灰斗) 1000 1340 1610 1830 2360 2790 3160 3260 3360
外形尺寸 A 型 ( 带灰斗 ) 1440x400 x4310 1440x760 x4310 1440x1120 x4310 1440x1460 x4380 1440x1820 x4580 1440x2160 x4730 1440x2520 x4960 3870x2840 x7650 4670x2840 x7650
B 型(不带灰斗) 1440x400 x2500 1440x760 x2500 1440x1120 x2500 1440x1460 x2500 1440x1820 x2500 1440x2160 x2500 1440x2520 x2500 3870x2840 x4230 4670x2840 x4230
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
