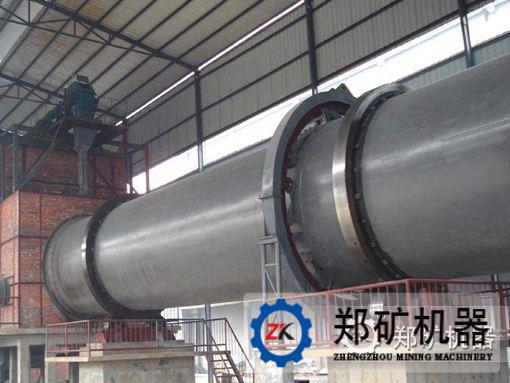

单筒冷却机

单筒冷却机



规格:Ø1.0×10m-Ø3.6×36m

生产能力: 1-40(t/h)

功率: 7.5-75(kW)

应用领域: 电力、化工、冶金、建材、轻工、矿山

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、托挡轮支承装置和托轮支承装置的机架整体焊接完毕,进行振动时效处理,消除焊接应力后,用大型立式车床和镗铣床进行一体化加工制造,保证了各部分的加工、配合精度和形位公差,有效提高了整机的安装精度和可靠性;

2、冷却效果好、产能大、运转率高;

3、多种角度的周向扬料板组合装置,可大幅提高其热交换率,缩短冷却时间;

4、结构紧凑、运转平稳、操作维护简便。



结构特点:

单筒冷却机主要由传动装置、托轮支承装置、托挡轮支承装置、筒体、窑头、窑尾以及密封装置等组成,主要结构特点是:

1、本设备有2~4个支点(大部分为2~3个支点),安装时容易保证托轮与窑轮带接触面平行于筒体轴线;

2、支承装置采用滚动轴承,使托轮支承结构大为简化,可以降低窑运转过程中的无用功损耗,也使维护和检修更加便捷;

3、窑头、窑尾密封采用耐热钢鳞片密封代替老式的迷宫密封,使密封性能更加优良、可靠性更高,并且使用寿命更长,更换便捷;

4、轮带与筒体之间留有一定的间隙,保证筒体在正常工作状态下轮带紧箍在筒体上起到加强筒体作用;

5、传动系统采用新型的交流变频调速技术,与传统电磁调速、直流调速相比,其更加节能环保,而且调速范围大、效

率高、调速精度高、运行平稳。


工作原理


物料通过进料装置进入冷却机。冷却机回转,其内扬料板带动物料与空气进行充分热交换,同时随着按照设计斜度和转速不停转动的筒体,物料也在筒体内周期性地翻滚前进,从而把物料由进料端输送到出料端,并保证在物料在通过单筒冷却机的时间内将其冷却到200℃以下,从而完成整个冷却过程。


部分型号参数

规格

生产能力(t/h)

斜度(%)

减速机

电动机

功率(kW)

Ø1.0×10m

1-2

5

ZQ400

YVF2-132M-4

7.5

Ø1.2×12m

2-3

5

ZQ500

                YVF2-160M-4

11

Ø1.5×15m

3-5

5

ZQ500

YVF2-160L-4

15

Ø1.8×18m

4-6

4

ZQ750

YVF2-180L-4

22

Ø2.0×20m

7-9

3.5

ZQ750

YVF2-200L-4

30

Ø2.2×22m

8-10

3.5

ZQ850

YVF2-225S-4

37

Ø2.4×24m

12-15

3.5

ZQ850

YVF2-225M-4

45

Ø2.8×28m

16-22

3.5

ZS145

YVF2-250M-4

55

Ø3.0×30m

20-25

3.5

ZS165

YCT355-4B

75

Ø3.2×32m

28-32

3.5

ZL130

YVF2-280S-4

90

Ø3.6×36m

38-40

3.5

ZL130

YVF2-315L2-6

132

更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
