府谷县某镁合金有限责任公司现有2条锻白生产线均为河南郑矿机器有限公司的设备，2018下半年决定再上一条带竖式预热器的年产2万吨煅白生产线，供货、安装、调试全部由河南郑矿机器有限公司承揽。双方2019年1月日签订合同，2020年3月安装调试完毕，通过验收。

签订日期：2019-01-15

处理物料：白云石

处理能力：年产2万吨

设备配置：回转窑、竖式预热器、球磨机、机力空冷器、收尘器、压球机等

1、项目概况：

项目位于陕西榆林府谷县，为新田镁合金有限责任公司第3条年产2万吨煅白生产线，加之之前的两条生产线，3条生产线均为河南郑矿机器有限公司产品。2019年1月双方签订供货合同，2020年3月设备安装、调试、验收完毕。

与之前镁锻白生产线相比，更注重能耗、环保指标。投产后，生产线节能、环保、易操作，运转稳定可靠，被对方认可。

2、解决方案：

该条生产线采用如下主要设计方案解决镁锻白生产中工艺、能源及环保方面关键问题，满足客户要求。

1）根据客户场地实际情况规划工艺流程，合理进行设备布局。设备尽可能采用垂直方式布置，煤粉制备系统设置在窑头并从窑头引用热风，实现整体生产流程布置紧凑，最大化节省土地面积。

2）采用带推头的竖式预热器，节能、环保。带推头竖式预热器是郑矿机器专利产品，与金属镁回转窑配合使用。白云石入窑前，来自窑尾的热风换热通过物料料层，被预热至800℃，充分吸热。同时，降低废气温度和粉尘浓度，避免后续袋收尘滤袋高温损坏，优化颗粒物排放指标。

3）白云石选用节能环保型回转窑。金属镁回转窑是针对白云石的煅烧特性和皮江法练镁的工艺要求所研制的专用回转窑，是白云石煅烧系统的关键设备，回转窑长径比由传统的20-25降低为20，减少了由回转窑表面散失热量。白云石煅烧温度为经1250℃。

4）窑尾尾气使用河南郑矿机器有限公司专利产品机力空冷器降温，降低入布袋收尘器烟气温度，保护布袋收尘器滤袋。

5）煤粉制备。被系统原燃料采用煤粉，煤粉制备采用风扫球磨机，其烘干热源为窑头引过来热风，出磨物料配有选粉机，细料为成品，粗粉回磨再次粉磨。窑头热风管道上安装冷风挡板，可根据生产需要控制进磨热风温度。

     6）锻白出窑后使用3台对辊压球机成球，以满足金属镁还原需求。对辊压球机是一种将粉状物料压制成球的设备，具有成球率高、消耗功率小，结构紧凑便于检修调试等明显优点，对于皮江法炼镁工艺无疑是一种比较理想的关键设备。

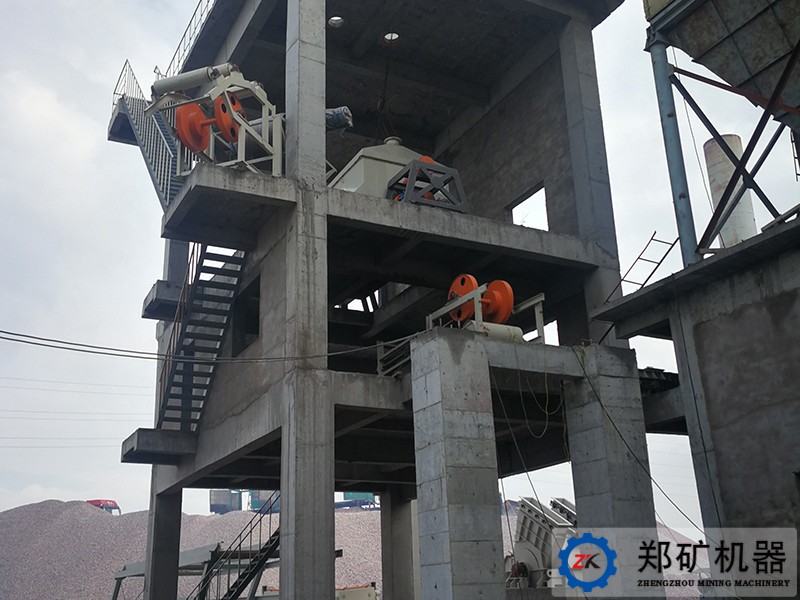

3、项目现场：
